宅内にあるスマートフォンからSmartRemに接続します。
| ※ |

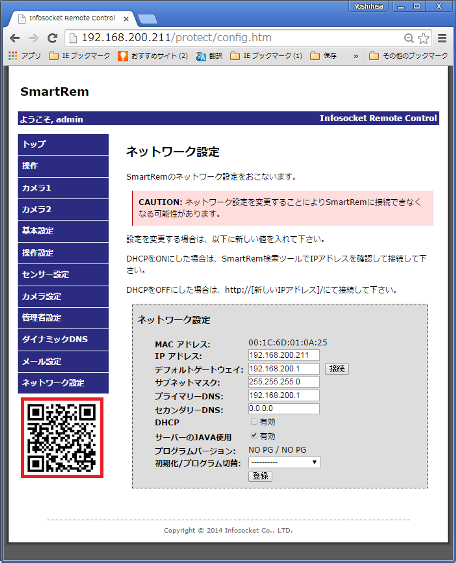

パソコンからSmartRemのパソコン画面を表示し、[ネットワーク設定]画面を表示します。 |
| ※ |
ネットワーク設定のDHCPが無効の場合、画面左下にQRコードが表示されます。 |
| ※ |
Android/iPhoneのQRコード読み取りアプリからQRコードを読み取ります。 |
| ※ |
読み取ったQRコードは、
http://192.168.***.***/sr_ctrl/index.htm
となります。(***はSmartRem設置環境依存) |
| ※ |
読み取ったQRコードに接続します。 |
 |
チェック：
| ※ |
事前に、QRコード読み取りアプリをスマートフォンにインストールします。 |
| ※ |
SmartRemと同一のネットワークにあるWiFiに接続する必要があります。 |
|
|
| |
|
|
| |
iPhone(7.1) |
 |
 |
読み込んだQRコードをスマートフォンのWebブラウザで表示します。
| ※ |
スマートフォンの標準ブラウザで読み込みます。 |
| ※ |
Android4.4以降は、Chrome |
| ※ |
iPhoneは、Safari |
| ※ |
読み取ったQRコードは、
http://192.168.***.***/sr_ctrl/index.htm
となります。(***はSmartRem設置環境依存) |
| ※ |
読み取ったQRコードに接続します。 |

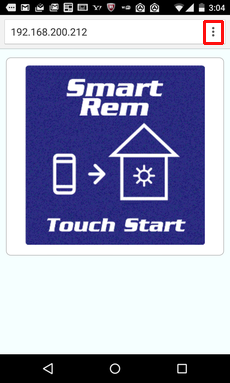

スマートフォン画面の先頭ページが表示されます。
初めての接続時には、ブックマークを登録します。
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

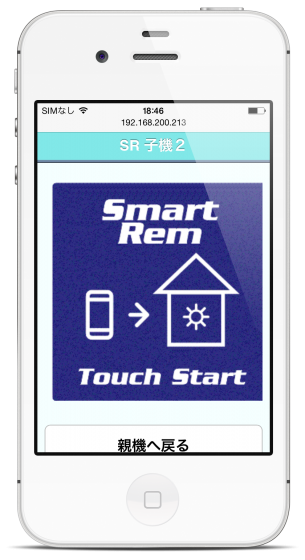

スマートフォン画面の先頭ページが表示されます。
ホーム画面にアイコンを登録します。
| Androidの場合 |
| １． |

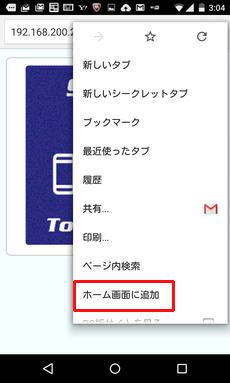

画面右上の四角が３つのアイコンをタップするとメニューが表示されます。 |
| ２． |
[ホーム画面に追加]をタップします。 |
| ３． |

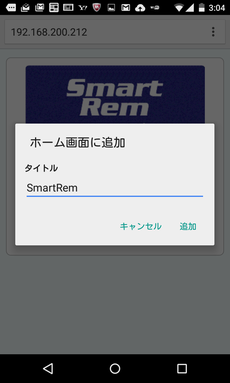

名前入力画面が表示されます。名前を変えて[追加]ボタンをタップします。 |
| iPhoneの場合 |
| １． |

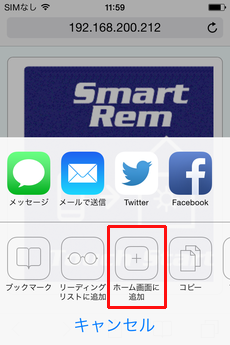

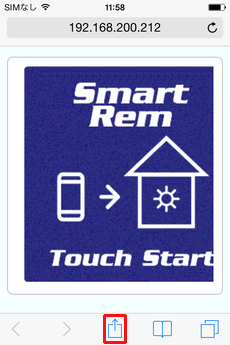

画面下の四角に上矢印のアイコンをタップするとメニューが表示されます。 |
| ２． |
[ホーム画面に追加]をタップします。 |
| ３． |
名前入力画面が表示されます。名前を変えて[追加]ボタンをタップします。 |
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

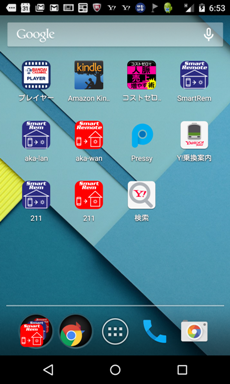

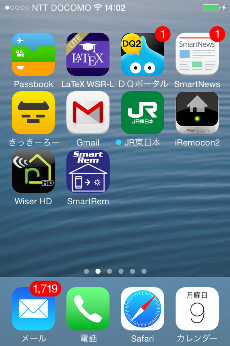

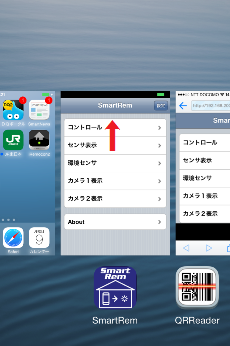

ホーム画面に青いアイコンが追加されます。 |
| Android(5.0) |
iPhone(7.1) |
 |
 |

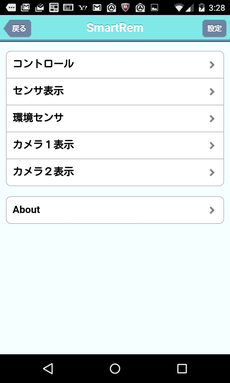

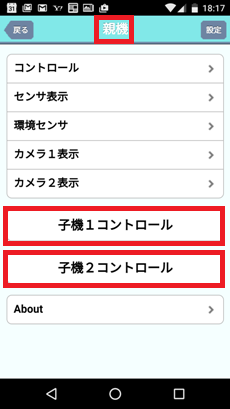

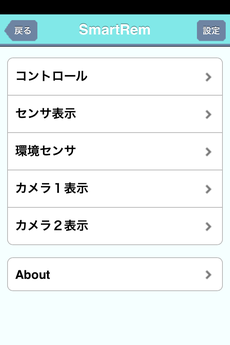

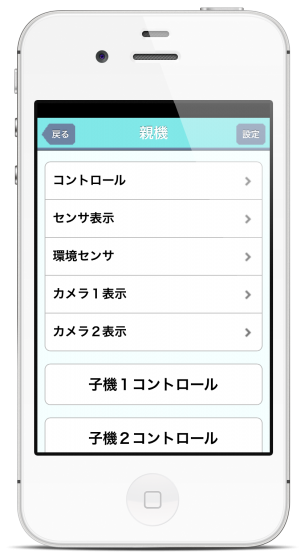

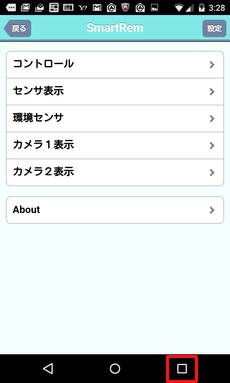

スマートフォン画面の操作ページが表示されます。
| ※ |
機器を操作する場合は、 |
[コントロール]をタップします。 |
| ※ |
センサの状態を確認する場合は、 |
[センサ表示]をタップします。 |
| ※ |
環境センサ[温湿度センサ]を確認する場合は、 |
[環境センサ]をタップします。 |
| ※ |
カメラ１表示 |
[カメラ１表示]をタップします。 |
| ※ |
カメラ２表示 |
[カメラ２表示]をタップします。 |
| ※ |
About |
[ライセンス条項]を表示します。 |
| ※ |
パスワード設定等の設定 |
[設定]をタップします。 |
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

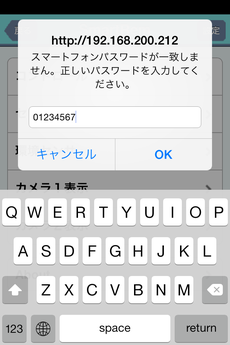

スマートフォンに保存されているスマートフォン画面用パスワードが設定されているものと違う場合は、パスワードが要求されます。
|
チェック：
| ※ |
入力されたパスワードがSmartRemに保存されているものと同じ場合は、接続が許可されます。 |
| ※ |
正しいパスワードを入力するとパスワードはスマートフォンに保存されます。 |
| ※ |
スマートフォン画面用パスワードは、パソコン画面の[操作設定]タブのユーザー一覧で確認することができます。 |
| ※ |
スマートフォン画面用パスワードは、パソコン画面から変更することはできません。 |
|
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

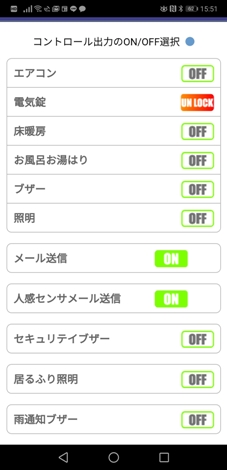

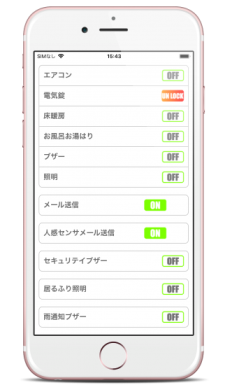

コントロール画面では各種機器とメール送信の有効無効を操作します。
| ※ |
機器を操作する場合は、 |
ON/OFFまたは、施錠/解錠タブをタップします。 |
| ※ |
メール送信を開始/停止する場合は、 |
メール送信のON/OFFタブをタップします。 |
| ※ |
人感センサ検知時のメール送信を開始/停止するには、 |
人感センサメールのON/OFFタブをタップします。 |
| ※ |
セキュリティ連動のON/OFFは、 |
セキュリティ連動のON/OFFタブをタップします。 |
| ※ |
居るふり照明のON/OFFは、 |
居るふり照明のON/OFFタブをタップします。 |
| ※ |
雨通知ブザーのON/OFFは、 |
雨通知ブザーのON/OFFタブをタップします。 |
|
チェック：
| ※ |
メール送信をONまたはOFFにすると
メール送信を開始しました。
メール送信を停止しました。
のメールが送信されます。 |
| ※ |
コントロール出力のON/OFF選択横にある●は、ハートビートです。
点滅状態がSmartRemとの通信状態を示します。
点滅していない時は操作がSmartRemに送られません。 |
| ※ |
人感センサメールは、環境センサ子機に人感センサが接続されていない場合は標示されません。 |
| ※ |
セキュリティブザーは、
出力端子5または6のどちらかまたは両方に出力ブザーを設定し、有効にしている場合で、
環境センサー子機に人感センサーあり、有効に設定している場合または、
入力端子7または8のどちらかまたは両方をSecurity設定にしている場合に表示されます。
防犯としてセンサ反応時にブザーを鳴動します。 |
| ※ |
居るふり照明は、居るふり照明の設定をしていないと標示されません。 |
| ※ |
雨通知ブザーは、
出力端子5または6のどちらかまたは両方に出力ブザーを設定し、有効にしている場合で、
環境センサー子機に人感センサーあり、有効に設定している場合に表示されます。
在宅時の雨通知として短くブザーを3回鳴らします。
用途として在宅時の降雨通知として使用します。 |
|
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

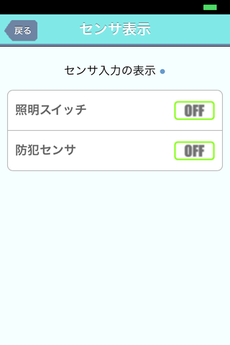

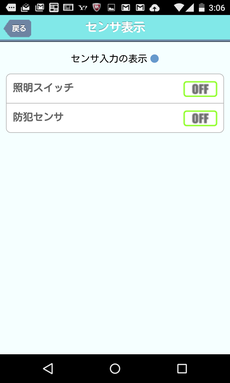

センサ表示画面では現在のセンサ状況が表示されます。
|
チェック：
| ※ |
センサ入力の表示横にある●は、ハートビートです。
点滅状態がSmartRemとの通信状態を示します。
点滅していない時はセンサの状態が正しく表示されません。 |
|
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

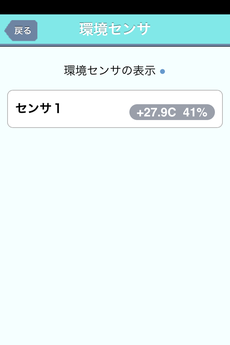

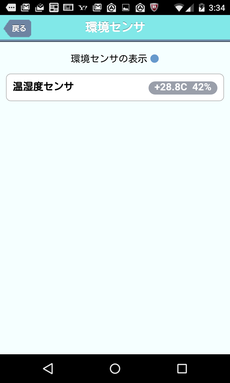

環境センサ表示画面では環境センサの状況が表示されます。
|
チェック：
| ※ |
環境センサ(温湿度センサ)の更新間隔は３０秒です。 |
| ※ |
環境センサの表示横にある●は、ハートビートです。
点滅状態がSmartRemとの通信状態を示します。
点滅していない時は環境センサの状態が正しく表示されません。 |
|
| ※ |
環境センサの１週間記録(ログ)を表示する。 |
環境センサの表示名をタップします。 |
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

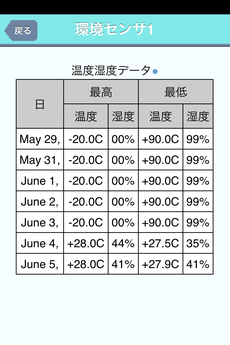

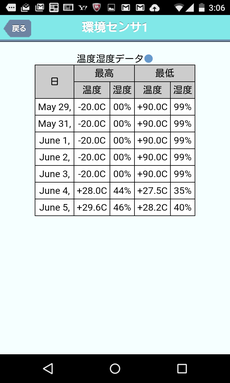

環境センサのログが表示されます。
過去７日間の最高最低の温度、湿度が表示されます。 |
| Android(5.0) |
iPhone(7.1) |
 |
 |

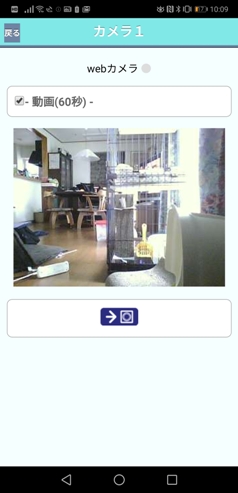

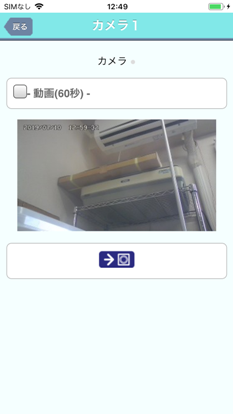

Webカメラの画像が表示されます。
| ※ |
初期状態は、静止画画が表示されます。 |
| ※ |
動画を表示する場合は、[-動画(60秒)-]ボタンをクリックします。動画表示速度は回線接続速度に依存します。
最大１0画/１秒となります。 |
| ※ |
動画は60秒表示され、60秒後に停止します。再度動画を表示する場合は、再度ボタンをクリックします。 |
| ※ |
画像下部にあるアイコンをタップするとWebカメラが直接出力している別画面が表示されます。
別画面ではカメラのレンズを動かすことができます。 |
|
チェック：
| ※ |
動画は一定時間表示されます。（その後静止画に戻ります） |
| ※ |
●は、ハートビートです。
点滅状態がSmartRemとの通信状態を示します。
点滅していない時は画像が正しく表示されません。 |
| ※ |
動画を長く表示するとパケット代がかかります。 |
|
 |
注意：
| ※ |
SmartRemを終了する前に必ず動画表示をOFFにして下さい。 |
|
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

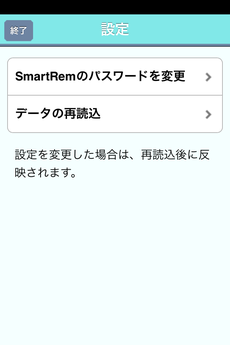

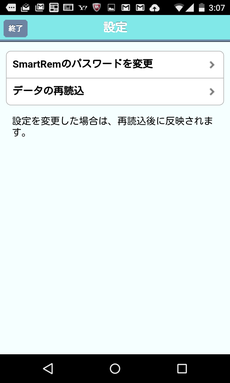

設定画面ではSmartRemのスマートフォン画面に接続するためのパスワード変更、設定データの再読込を実施しますします。
| ※ |
SmartRemのスマートフォン画面への接続パスワードを変更します。 |
[SmartRemのパスワードを変更]をタップします。 |
| ※ |
接続機器名、カメラ接続の有無等、パソコン画面の設定項目を変更した場合に設定項目を読込ます。 |
[データの再読込]をタップします。 |
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

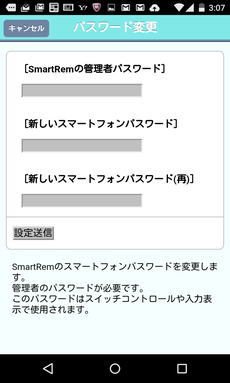

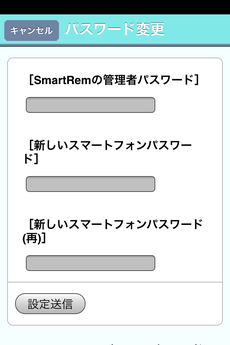

パスワード変更画面では、スマートフォン画面接続用のパスワードを変更します。
| ※ |
SmartRemの管理者パスワード |
パソコン画面の管理者名のパスワードを入力します。 |
| ※ |
新しいスマートフォンパスワード |
スマートフォン画面接続用の新しいパスワードを入力します。 |
| ※ |
新しいスマートフォンパスワード(再) |
スマートフォン画面接続用の新しいパスワードを再入力します。 |
|
注意：
| ※ |
パソコン画面の管理者パスワードを忘れた場合はスマートフォン画面用パスワードの変更はできません。 |
| ※ |
スマートフォン画面用パスワードを変更するとそれ移行接続するスマートフォン接続で新しいパスワードの入力を求められます。 |
|
|
| Android(5.0) |
iPhone(7.1) |
 |
 |

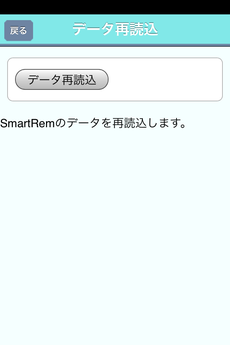

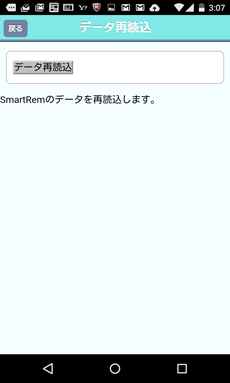

データ再読込画面では、パソコン画面で設定変更した項目データ等を再読込します。
| ※ |
設定データ再読込 |
[データ再読込]ボタンをタップします。 |
| ※ |
データ更新の確認を求める表示が出ます。 |
[OK]をタップします。 |
|
| Android(5.0) |
iPhone(7.1) |
