1.JEMA-HA,入力接続,出力接続で使用するコネクタの使い方

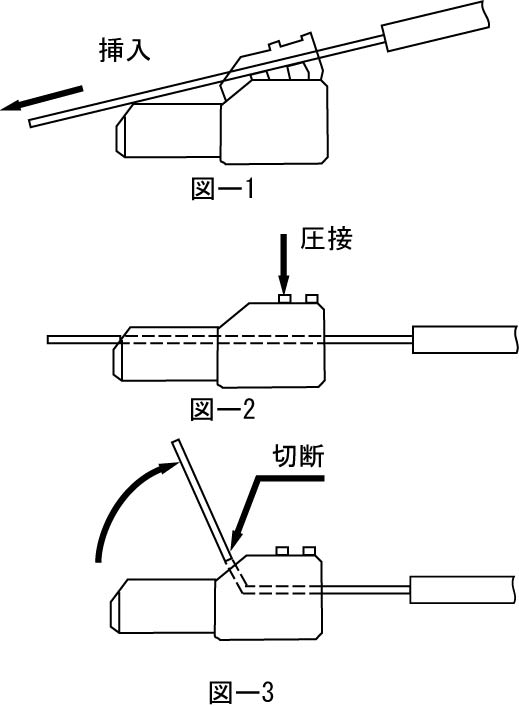

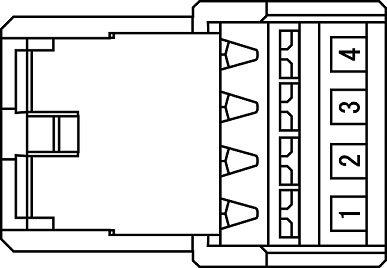

ヒロセ電機製コネクタ：MQ115-4S-1Aを使用します。   １．プラグの電線挿入穴へ電線（LAN線）を通します。LAN線はあらかじめ撚りを戻しておきます。被覆が付いたままで挿入します。(図-1) ２．プライヤー等でコネクタを圧接します。プライヤーが無くとも力を入れれば指でも圧着可能です。(図-2) ３．電線の余長をニッパ等で切断します。(図-3) 結線は各項を参照して下さい。   注意！ 注意： 圧接の際、カバーが本体にロックされるまで押し込んで下さい。 余長切断の際、余長を図-3の様に持ち上げV字状の溝に食い込ませて、モールドの斜面部位置で切断して下さい。   ヒロセ電機製コネクタ：MQ115-4S-1A

2.環境センサーで使用するコネクタの使い方

Phoenix Contact製コネクタ：MC 1,5/4-st-3を使用します。   １．プラグの被覆を5mm程度剥がし、コネクタの挿入孔に差し込みます。 ２．小型のマイナスドライバーで挟みます。 ３．コネクタを機器に挿入します。 結線は各項を参照して下さい。
