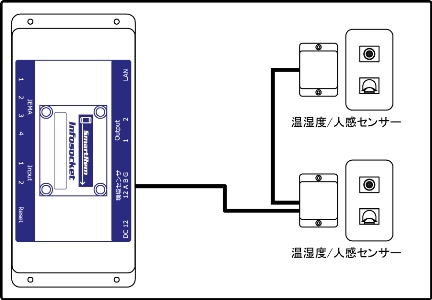

1.環境センサー子機との接続

SmartRemの環境センサー端子には、４台までの環境センサー子機を接続することが可能です。   LAN線(Cat5e)を使用しSmartRemのコネクタを接続します。 ※ 4台までの環境センサー子機を数珠つなぎに接続することができます。 注意： ※ インターネットで使用するLAN線と混同しないようにご注意下さい。 ※ 配管配線する場合は強電線との共通配管は出来ません。

2.ディジーチェーン(数珠つなぎ)接続

環境センサー子機のディジーチェーン(数珠つなぎ)接続を示します。 環境センサー MC1,5/4-st-3接続 LAN線(Cat5e)を使用しSmartRemのコネクタを接続します。 ※ 4台までの環境センサー子機を数珠つなぎに接続します。 ※ SmartRem本体から一番遠い子機の終端スイッチをONにします。(環境センサー子機の取消を参照) ※ SmartRemから最も遠い子機までの配線は、最大1000m以内です。 注意： ※ インターネットで使用するLAN線と混同しないようにご注意下さい。 ※ 配管配線する場合は強電線との共通配管は出来ません。 結線 1 LAN線 オレンジ 2 LAN線 アオ 3 LAN線 アオ白 4 LAN線 オレンジ白 親機側、子機側同一結線  子機側の送り配線は、同一色の配線

3.スター配線(集合配線)を利用した数珠つなぎ接続

環境センサー子機のスター配線(集合配線)を利用した数珠つなぎ接続を示します。 環境センサー MC1,5/4-st-3接続 LAN線(Cat5e)を使用しSmartRemのコネクタを接続します。 ※ 環境センサー子機からの配線をSmartRemに集める集合配線にします。 ※ 端子１（オレンジ）、端子４（オレンジ白）は子機からの配線を集めて、本体の端子にまとめて接続します。 ※ ２番配線は、アオとミドリをつかい送り配線にします。 本体-アオ-子機1-ミドリ-子機2-アオ-子機3-ミドリ-子機4 ※ ３番配線は、アオ白とミドリ白をつかい送り配線にします。 本体-アオ白-子機1-ミドリ白-子機2-アオ白-子機3-ミドリ白-子機4 ※ 本体設置側で子機から来たミドリ/ミドリ白、アオ/アオ白を同じ色同士で接続します。 LAN線は単芯線ですのでよじって接続し、圧着をかけます。 ※ SmartRem本体から一番遠い子機の終端スイッチをONにします。(環境センサー子機の取付を参照) ※ SmartRemから最も遠い子機までの配線は、最大1000m以内です。 ※ この配線方法では、環境センサー子機からのケーブルをスター配線状にSmartRem親機取付盤まで集めます。 ※ この形式では、ケーブル内を折り返し配線しています。 よってケーブル長を500m以内にする必要があります。 注意： ※ インターネットで使用するLAN線と混同しないようにご注意下さい。 ※ 配管配線する場合は強電線との共通配管は出来ません。 ※ アオ/アオ白、ミドリ/ミドリ白を本体側で接続する場合、子機１，２，３，４からのケーブルを間違わないで接続して下さい。 結線 1 LAN線 オレンジ(DC5V+) 2 LAN線 アオ 3 LAN線 アオ白 4 LAN線 オレンジ白(GND)

4.終端抵抗

数珠つなぎした環境センサー子機の一番最後に終端抵抗の設定をします。 環境センサー子機のカバーを外し、終端抵抗の設定をおこないます。 注意： ※ 終端抵抗ジャンパーは、①の場所です。 ※ 終端抵抗は、工場出荷時 ON です。(終端抵抗ジャンパーが刺さっています) ※ 環境センサー子機が１つの場合は、設定変更不要です。 ※ 環境センサー子機を複数接続する場合は、最後の子機を除いて終端抵抗をOFFにします。 ※ 終端抵抗をOFFにするには、環境センサー子機のカバーを外し、JP1の場所に付いている終端抵抗ジャンパーを外します。

5.ID設定

数珠つなぎした環境センサー子機にIDを設定をします。 環境センサー子機のカバーを外し、IDの設定をおこないます。 注意： ※ IDジャンパーは、②の場所です。 ※ IDジャンパーは、工場出荷時1です。(4つのIDジャンパーが刺さっています) ※ 環境センサー子機が１つの場合は、設定変更不要です。 子機１ : ジャンパーピン１,２,３,４全てショート (IDジャンパーを全て挿入) 工場出荷時 子機2 : ジャンパーピン１をオープン, ２,３,４をショート (IDジャンパーを１のみ外す) 子機3 : ジャンパーピン１,２をオープン, ３,4をショート (IDジャンパーの１,２を外す) 子機4 : ジャンパーピン１,２,３をオープン, 4をショート (IDジャンパーのを１,２,３を外す)
