２－７．JEMA2in1アダプターとの接続

1.JEMA2in1アダプターとの接続

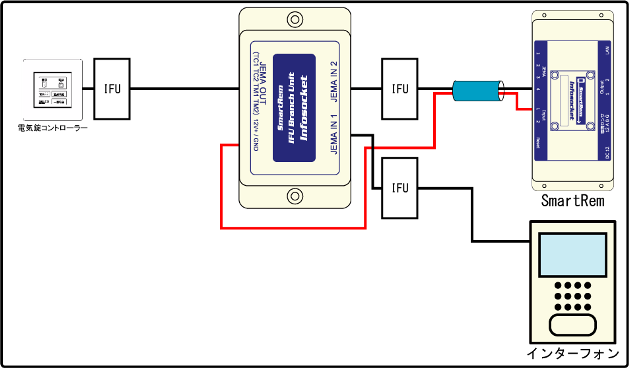

１台の電気錠をSmartRemとインターフォンから操作することが可能です。

LAN線(Cat5e)を使用し接続します。

※	電気錠以外のHA-JEMA機器を接続することが可能です。
※	DC12V電源を別途用意すれば、２台のインターフォンから１台の電気錠を操作することも可能です。

	Panasonic製インターフォンの場合JEMA-AアダプターがIFUと同等を意味します。
	電気錠側の端子がJEMA-HA(（社）日本電機工業会（JEMA）の標準HA端子)であるか確認下さい。

注意：

※	インターネットで使用するLAN線と混同しないようにご注意下さい。
※	配管配線する場合は強電線との共通配管は出来ません。

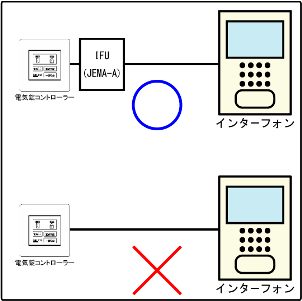

※	電気錠コントローラーとインターフォンが直結している構成 (IFUもしくは同等のアダプターが入っていない) の場合はJEMA2in1アダプターを使用することが出来ません。

2.接続

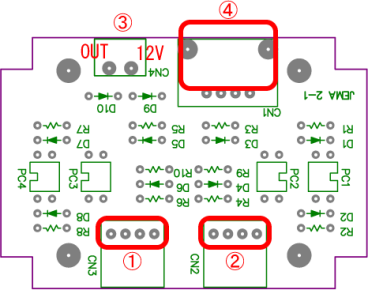

JEMA2in1アダプターの接続を示します。

①,②SmartRem, インターフォンとの接続

：

SmartRemのJEMA端子、インターフォンのJEMAとIFUを経由して接続します。ケースを開けて、IFUケーブルのコネクタを差し込みます。その後、ケースを閉じます。

①と②に違いはありません。

③12V電源

：

SmartRemのOutputまたは、Inputの1番ピンと4番ピンの組み合わせでDC１２Vの電源を供給します。使用していないOutputまたはInput端子から電源を取得します。

SmartRemからJEMA2in1アダプタに行くLANケーブルを共有することが可能です。
もちろん別の配線でDC12Vを送ることも可能です。

④電気錠(HA-JEMA機器)接続

：

電気錠をIFU経由で接続します。

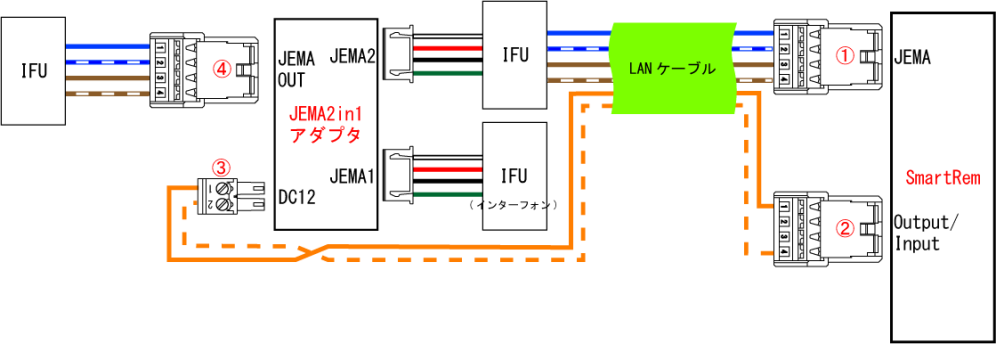

結線は、下図を参照下さい。

結線
