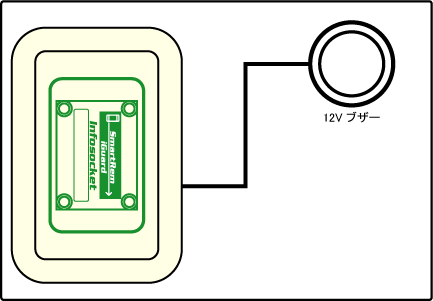

| 1.外部サイレンとの接続 |
SmartRem iGuardには、外部サイレンを接続することができます。外部サイレンには無電圧A接点出力とDC12V出力を選択することが可能です。
 |
| ※ |
外部サイレンは、内部ブザーと同じタイミングで鳴動します。 |
| ※ |
DC１２V / 500mAで鳴動可能なサイレンは、直接接続できます。。 |
| ※ |
DC12V以外の電圧を使用する場合、接点の容量以下で使用して下さい。 |
|
|
注意：
| ※ |
接点の定格負荷は、AC125V 0.5A、DC24V 1Aです。これを超える電圧、電流のブザーを接続する場合は、外部にDC12V動作のリレーを外付けして下さい。 |
| ※ |
推奨リレー
OMRON G2R-1-S DC12+P7TF-05(固定ソケット)
IDEC RJ1S-C-D12 DC12V+SJ1S-05B(固定ソケット) |
|
|
|
| |
|

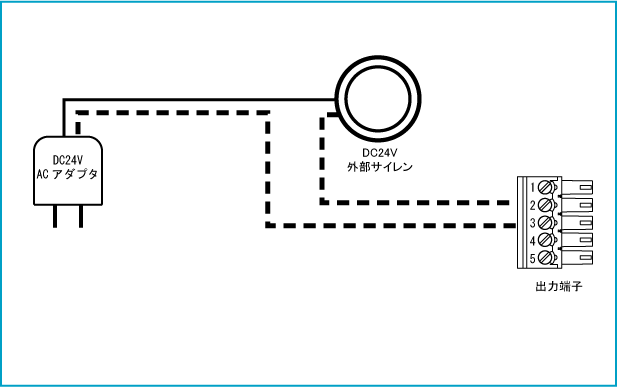

| 2.無電圧接点と外部電源を使ったサイレンの鳴動 |
無電圧接点に外部サイレンを接続する例を示します。
|
外部サイレンと電源をSmartRem iGuardに接続します。
| 結線 |
| 1 |
接続無し |
| 2 |
サイレンの＋ |
| 3 |
ACアダプタの＋ |
| 4 |
接続無し |
| 5 |
接続無し |
|
|
|
|

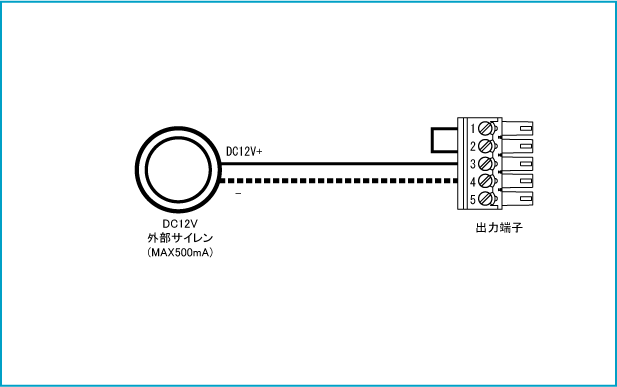

| 3.DC12Vサイレンを直接鳴動させます |
SmartRem iGuardのDC12V出力で外部サイレンを直接鳴動させます。
Output(DC12V) MQ115-4S-1A接 |
DC12Vで鳴動するサイレンをSmartRem iGuardに接続します。
|
|
注意：
| ※ |
最大電流は500mAです。 |
| ※ |
＋−の極性を間違わないで下さい。 |
|
|
| 結線 |
| 1 |
２番端子に接続 |
| 2 |
１番端子に接続 |
| 3 |
外部サイレンのDC12V +に接続 |
| 4 |
外部サイレンのマイナス(−)に接続 |
| 5 |
未接続 |
|
|
|
|
| 4.AC100Vリレーを使った大型サイレン |
SmartRem iGuardに照明を接続し、操作する場合の結線を示します。
 |
DC12V動作のAC100V対応リレーを用意します。
|
|
注意：
| ※ |
AC100Vに接続する機器(サイレン、リレー)の設置には電気工事士の資格が必要です。 |
|
|
| ※ |
SmartRem iGuardからの配線は、リレーソケットのDC12V入力に接続します。(推奨リレーの場合は、１番、５番) |
| ※ |
サイレンからの配線のL側をリレーの出力側に接続します。
(推奨リレーの場合は、４番) |
| ※ |
サイレン用元電源のL側をリレーの出力側に接続します。
(推奨リレーの場合は、３番) |
| ※ |
サイレン用元電源とサイレンのN側を接続します。 |
| ※ |
入力側端子については、入力の項目を参照下さい。 |
| 結線 |
| 1 |
２番端子に接続 |
| 2 |
１番端子に接続 |
| 3 |
外部リレーのDC12V +に接続 |
| 4 |
外部リレーのマイナス(−)に接続 |
| 5 |
未接続 |
|
|
|
