はじめに

■ SmartRem IoTを操作するPCはインターネットに接続出来ることを確認して下さい。 　 （このGoogleの文字をクリックして、Googleのページが表示されることを確認して下さい。）  ■ SmartRem IoTが動作していることを確認します。   下側の緑LEDが点灯している事を確認します。   上側の赤LEDが点滅している事を確認します。   確認できない場合は、 即座にACアダプタのプラグを抜きます。 SmartRem IoTに挿入されているプラグ類を全て外します。 再度ACアダプタを挿入します。 正常にLEDが点灯、点滅する場合はSmartRem IoTと各種機器、子機との結線が間違っています。 結線を確認して下さい。 接続を外してACアダプタをつないでもLEDが点灯、点滅しない場合はSmartRem IoTの故障です。お問い合わせ下さい。

1.SmartRem IoTに接続する

SmartRem IoTに接続する方法について ※ SmartRem IoTには、パソコン、スマートフォンのWebブラウザを使って接続します。 ※ パソコンから接続するのは[パソコン画面]です。 ※ スマートフォンから接続するのは[スマートフォン画面]です。   宅内 宅外 パソコンからパソコン画面に接続 http://192.168.***.*** http://sr************.smartrem.jp スマートフォンからスマートフォン画面に接続 http://192.168.***.***/st_ctrl/index.htm http://sr************.smartrem.jp/sr_ctrl/index.htm ※ パソコンからスマートフォン画面に接続することも可能です。 ※ タブレットタブレットからパソコン画面に接続することも可能です。 ※ SmartRem IoT標準のダイナミックDNSサーバー以外のダイナミックDNSサーバーを利用する場合は、sr************.smartrem.jp 部分は 使用するダイナミックDNSサーバーによります。

2.SmartRem IoTの仕組み

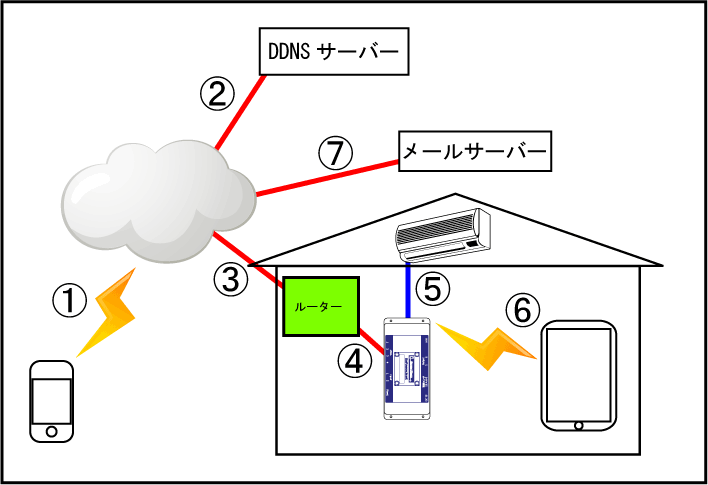

基本設定でSmartRem IoTをブックマークに登録した場合は、プラウザを開きブックマークをクリックし、SmartRem IoTに接続します。 SmartRem IoTのアドレスが不明な場合は、SmartRem検索プログラムでSmartRem IoTを探します。 SmartRem IoTの検索は、３−１　SmartRem IoTに接続する　を参照します。 スマートフォンから エアコンをONする 家の外からエアコンを操作します。 ※ スマートフォンにある赤いSmartRem IoTアイコンをタッチします。 ① スマートフォンは、sr123456789abc@smartrem.jpという名前のSmartRem IoTに接続しようとします。 インターネットの世界は、IPアドレスという番号で接続します。 ② sr123456789abc@smartrem.jpという名前のIPアドレスを教えてもらうためDDNSサーバーに問い合わせします。 (SmartRem IoTをDDNSサーバーに事前登録する必要があります。３−３．MAIL/DDNS登録) ③ スマートフォンは、DDNSサーバーから教えてもらったIPアドレス(グルーバルIPアドレス)を持つ場所に通信 します。 ④ スマートフォンから届いた通信は、ルーターまで届きます。ルーターが受け取った通信がSmartRem IoTへの 通信要求である場合は、SmartRem IoTへその通信を送ります。 (ルーターにSmartRem IoTへの通信をSmartRem IoTに送る登録を事前にする必要があります。 ３−６．ルーター設定の変更) ⑤ SmartRem IoTは、受け取った「エアコンON」の指示を電気信号に替えエアコンに送ります。 エアコンがONになります。 ⑤ エアコンがONになると、エアコンがONになったことを示す信号がSmartRem IoTに送られます。 ④ ⑦ SmartRem IoTは、エアコンがONになった事を知って「エアコンがONになりました」メールを作製し、 メールサーバーに送ります。 (SmartRem IoTが使用するメールサーバーを事前登録する必要があります。３−３．MAIL/DDNS登録) ① メールサーバーは、SmartRem IoTから受け取ったメールをスマートフォンに送ります。 (スマートフォンでメールが受信できる必要があります。)   スマートフォンで「エアコンがONになりました」メールを受信します。 自宅のタブレットから エアコンをONする  自宅にある無線LAN接続のタブレットからエアコンを操作します。 ※ タブレットにある青いSmartRemアイコンをタッチします。 ⑥ ⑤ SmartRem IoTは、受け取った「エアコンON」の指示を電気信号に替えエアコンに送ります。 エアコンがONになります。 ⑤ エアコンがONになると、エアコンがONになったことを示す信号がSmartRem IoTに送られます。 ④ ⑦ SmartRem IoTは、エアコンがONになった事を知って「エアコンがONになりました」メールを作製し、 メールサーバーに送ります。) ① メールサーバーは、SmartRem IoTから受け取ったメールをタブレットに送ります。 (タブレットでメールが受信できるく必要があります。)   タブレットで「エアコンがONになりました」メールを受信します。 エアコン付属のリモコンで エアコンがONになった (誰かが電気錠を開けた) 防犯センサーが反応した。 人感センサーが反応した。 エアコン付属のリモコンでエアコンがONになりました。 ※ エアコン付属のリモコンでエアコンがONになりました。 ⑤ エアコンがONになると、エアコンがONになったことを示す信号がSmartRem IoTに送られます。 ④ ⑦ SmartRem IoTは、エアコンがONになった事を知って「エアコンがONになりました」メールを作製し、 メールサーバーに送ります。 ① メールサーバーは、SmartRem IoTから受け取ったメールをスマートフォンに送ります。 (スマートフォンでメールが受信できるく必要があります。)   スマートフォンで「エアコンがONになりました」メールを受信します。 誰かが自宅でエアコンをONした事がわかります。

3.SmartRem IoTの認証

SmartRem IoTに接続し、機器を操作するにはユーザー名とパスワードで認証する必要があります。 認証についての組み合わせは以下の通りです。   パソコン接続画面 スマートフォン接続画面 自宅WiFiから接続する 自宅の外から接続する 自宅WiFiから接続する 自宅の外から接続する http://192.168.***.***/ http://sr**.smartrem.jp http://192.168.***.***/sr_ctrl/index.htm http://sr**.smartrem.jp/sr_ctrl/index.htm 機器を操作する 認証不要  ユーザー名/パスワードで認証  スマホ内設定パスワードで認証  スマホ内設定パスワードで認証  カメラ画像を確認 設定を変更する 管理者名/パスワードで認証 （設定変更は出来ない） （設定変更は出来ない） （設定変更は出来ない）
