１－４．各部の名称

1-4.各部の名称

　
LEDとコネクタ類の名称について説明します。

LED（ステータス表示）

Power	：	電源がONのときに点灯します。


Heart Beat	：	SmartRem IoTが正常に動作している場合点滅します。


Reset Status	：	LEDと反対側にあるプッシュボタンを押しながらACアダブタを挿入した場合、SmartRem IoTを初期化します。

上面

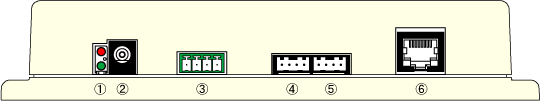

側面１

1 LED

：

Power / Heart Beat / Reset Statusを示します。

2 DC12V

：

付属のACアダプタのプラグを挿入します。

注意！

ACアダプタのプラグを挿入した状態(SmartRem IoTに電源が入った状態）で、各種入出力プラグの取り付け取外しをしないで下さい。

注意！

電源アダプターを接続する際は、しっかり奥まで差し込んで下さい。接触不良のまま使用すると、動作不良や故障の原因となります。

3 環境センサー子機コネクタ

：

環境センサーを取り付けるコネクタです。詳細は、→ ２-６. 環境センサー子機との接続

4,5 出力コネクタ

：

信号を出力するコネクタです。詳細は、→ ２-４. 出力端子への接続

6 LANコネクタ

：

ルーター、HUBのLANコネクタと付属のLANケーブルで接続します。

注意！

SmartRem IoTのLANは、10Base-Tです。10Base-Tをサポートしていないルーター、HUBには接続できません。詳しくは、→ ２-１． SmartRem IoTの設置

側面２

1,2,3,4 Digital I/O

：

デジタル出力(1～4)、入力回路(1～4)と接続するコネクタです。詳細は、→ ２－３． Digital I/O

5,6 入力コネクタ

：

信号を入力するコネクタです。詳細は、→ ２－５．入力端子への接続

7 RESETスイッチ

：

SmartRem IoTをリセットするスイッチです。

管理者パスワードをリセットし、IPアドレスの割当を自動(DHCP)にします。リセットは以下の手順で行って下さい。

1）	RESETスイッチを押しながらACアダプタを差し込んで下さい。
2）	Power LEDが点灯し、Reset Status LEDが1度点灯するまでRESETスイッチを押し続けます。 (Reset Status LEDが1度点灯したらすぐにRESETスイッチから指を離します。)
3）	管理者ID,　パスワード、IPアドレスが工場出荷時の状態にリセットされます。

すべての設定が工場出荷時状態にリセットされます。起動ファームウェアは、バンク１となります。
1）	RESETスイッチを押しながらACアダプタを差し込んで下さい。
2）	Power LEDが点灯し、Reset Status LEDが2度点灯するまでRESETスイッチを押し続けます。 (Reset Status LEDが2度点灯したらすぐにRESETスイッチから指を離します。)
3）	すべての設定が工場出荷時状態にリセットされます。
